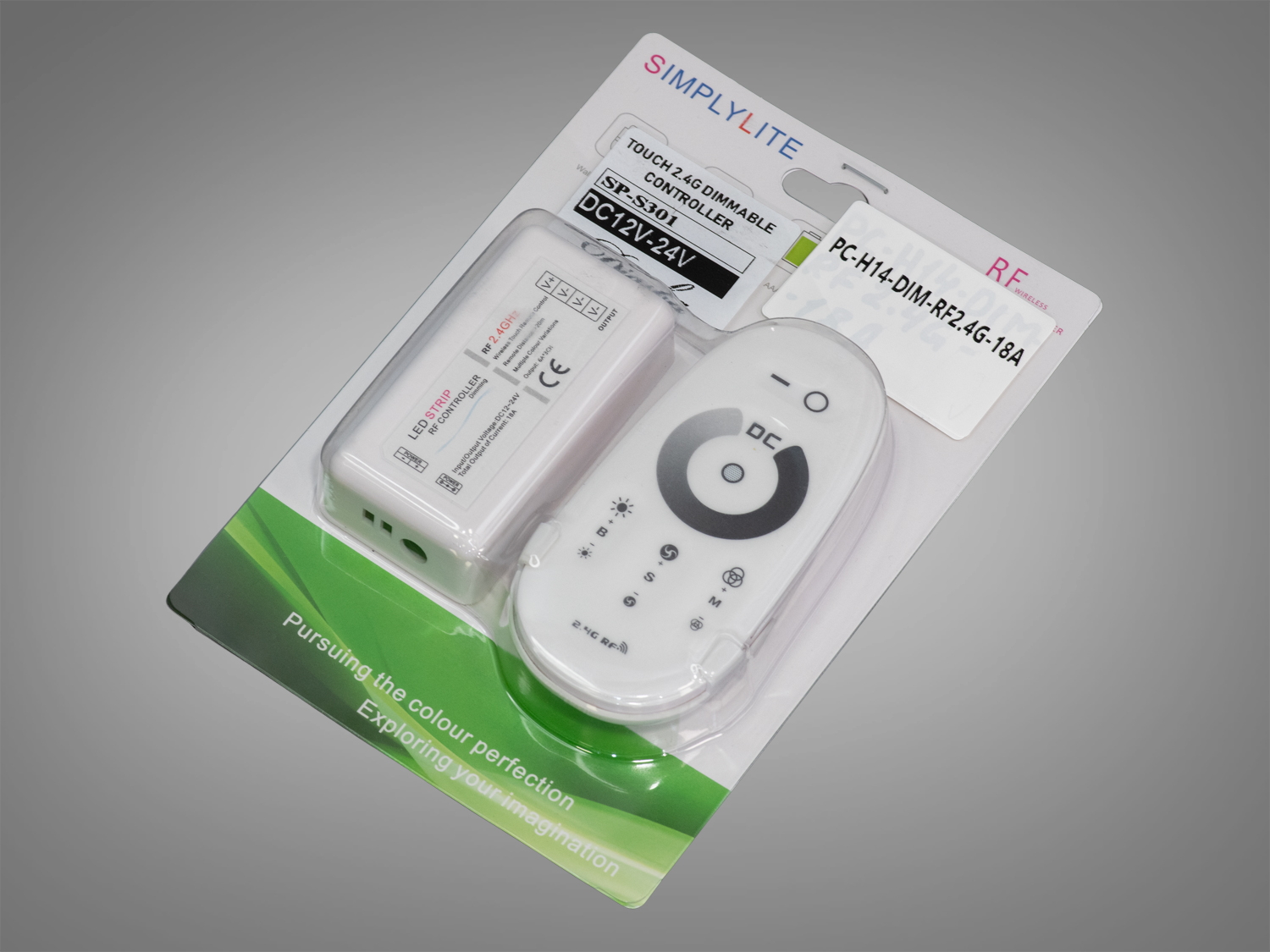

Контролер з ДК для лед стрічки PC-H14-DIM-RF2.4G-18A

Висота : 2.3 см
Ширина (Діаметр) : 4.5 см
Довжина : 8.6 см
Струм : 18A
Напруга : 12 V, 24 V
Загальна потужність : 432 W
Ступінь захисту : IP20
Вага : 0.14 kg
Пульт дистанційного керування : Так
Габарити упаковки : 20x14x3
Об'єм упаковки
для Нової пошти (1шт) : 0.001 м³
Додатково : Контролер для LED стрічки, 1 канал * 18А

Контролер з пультом для LED стрічки PC-H14-DIM-RF2.4G-18A — дистанційне керування яскравістю в будь-якій точці простору.

У світі сучасного освітлення контроль над світлом — це не розкіш, а необхідність. Саме тому модель PC-H14-DIM-RF2.4G-18A ідеально підходить для тих, хто шукає потужний і точний контролер для світлодіодної стрічки з дистанційним управлінням. Вона поєднує в собі інтуїтивно зрозуміле управління, високий ресурс надійності та стильний дизайн, що впишеться в будь-який інтер’єр.

Цей диммер для LED стрічки з радіопультом забезпечує плавне налаштування яскравості, дозволяючи створити потрібну атмосферу вдома, в офісі або в комерційних просторах. Потужність пристрою дозволяє з легкістю керувати довгими ділянками світлодіодної стрічки без втрати стабільності або яскравості світіння.

Ключова перевага цієї моделі — пульт з частотою 2.4 ГГц, який працює на відстані до 20 метрів. Це відкриває великі можливості для монтажу: вам не потрібно перебувати поруч з блоком, і не потрібно тримати пульт у межах прямої видимості. Такий рівень мобільності високо цінується серед користувачів, що встановлюють контролери для LED стрічок у підвісних стелях, нішах або меблевих конструкціях.

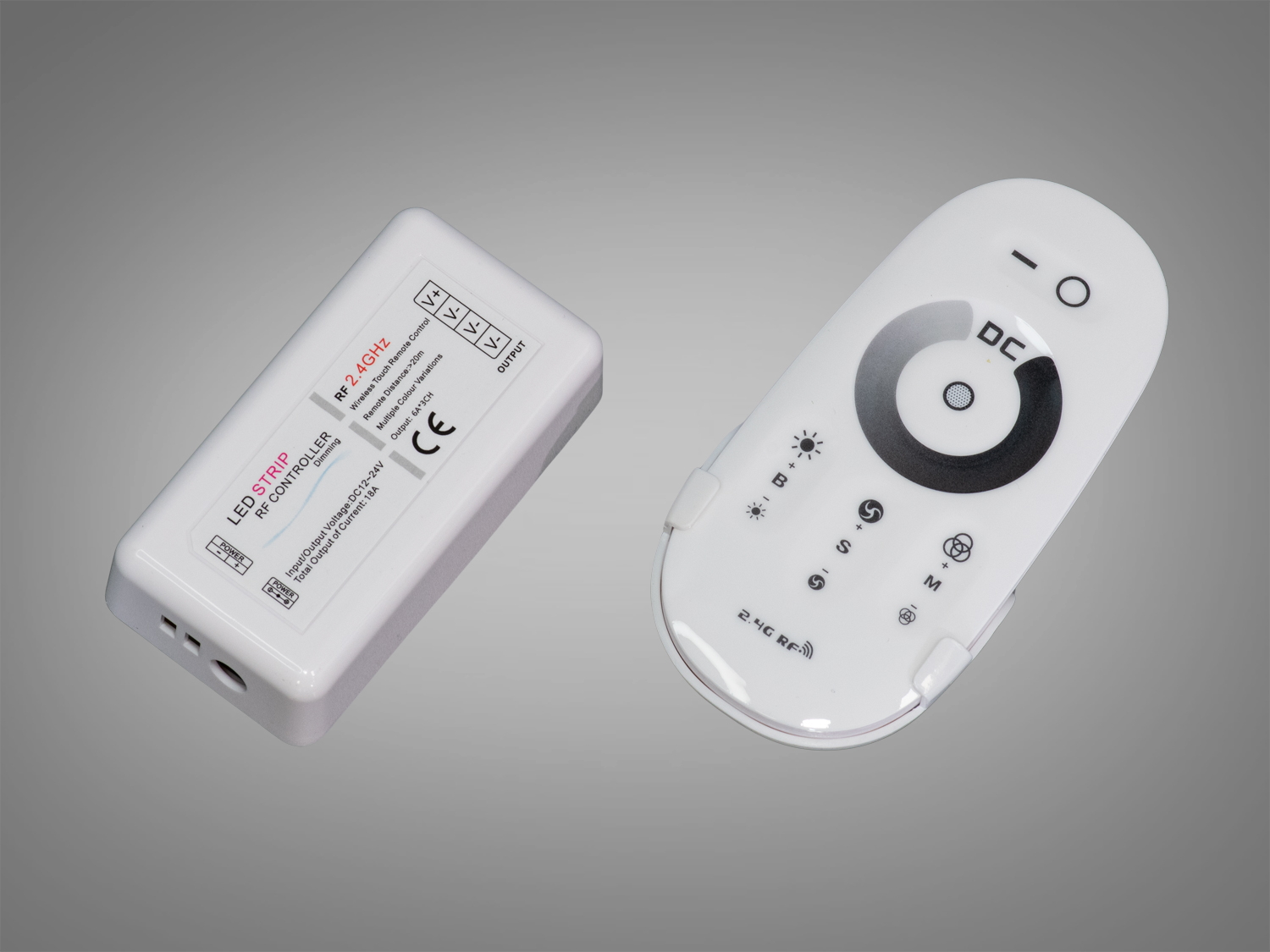

Пульт має сенсорне кільце для регулювання рівня яскравості, а також додаткові кнопки для зміни режимів, швидкості ефектів та вмикання-вимикання світла. Це дозволяє максимально індивідуалізувати освітлення, налаштувати його під конкретну ситуацію: від приглушеного світла ввечері — до яскравої робочої зони вдень. Саме тому цю модель часто рекомендують як універсальний контролер для лед стрічки 12в і 24в з димером.

Дизайн пристрою — мінімалістичний, витриманий у світло-білих тонах. Пульт приємно тримати в руці, а наявність тримача дає змогу зручно зберігати його у фіксованому місці. Завдяки цьому контролери з радіоуправлінням для світлодіодних стрічок користуються попитом у дизайнерів інтер’єру та інсталяторів.

Контролер PC-H14-DIM-RF2.4G-18A — це вдалий вибір для тих, хто шукає точне керування яскравістю без зайвих ускладнень.

1. Підключення контролера.

Дістаньте контролер з упаковки, перевірте його зовнішній вигляд та переконайтеся у наявності всієї необхідної комплектації.

Перед підключенням контролера переконайтеся, що електроживлення вимкнене.

Закріпіть блок контролера у запланованому місці встановлення.

Підключіть світлодіодну стрічку або інше джерело світлодіодного освітлення до виходу контролера, уважно дотримуючись полярності.

Підключіть блок живлення зі стабілізованою напругою через роз’єм або через клемну колодку, дотримуючись правильної полярності.

Переконайтеся, що схема підключення зібрана правильно.

Вставте дві батарейки типу AAA (не входять до комплекту) у пульт дистанційного керування.

Увімкніть живлення.

2. Принцип роботи та керування кольором світла.

Для перемикання режимів достатньо одноразово натиснути на обрану кнопку. Якщо утримувати сенсорну кнопку на пульті довше, чутливість сенсора знижується, і контролер може не реагувати.

Для повноцінного керування контролером слід орієнтуватися на функціональне призначення кнопок пульта дистанційного керування. Кнопка «1» вмикає живлення, кнопка «2» — вимикає. Сенсорне кільце «3» дозволяє обирати яскравість світіння. Кнопка «4» призначена для регулювання яскравості. За допомогою кнопки «5» регулюється швидкість обраного режиму. Кнопка «6» перемикає режими роботи.

Контролер підтримує кілька режимів роботи: режим «Дихання», режим «Jump», режим «Strobe», автоматичний цикл із перемиканням режимів та режим постійного світіння. Усі вони мають функцію димування та можливість регулювання швидкості ефекту.

При вимкненні контролера здійснюється запам’ятовування поточного режиму. Якщо живлення вимикається та вмикається повторно — режим зберігається. Якщо вимкнення здійснено через пульт, то при наступному ввімкненні контролер повертається до останнього активного режиму із збереженням яскравості та швидкості. Якщо живлення вимикається за допомогою звичайного вимикача — контролер також зберігає налаштування та активується з ними при наступному ввімкненні.

3. Синхронізація пульта з контролером.

За замовчуванням один пульт здатен керувати одразу кількома контролерами. Якщо потрібно прив’язати пульт до конкретного контролера, необхідно виконати процедуру синхронізації.

Для цього підключіть контролер до світлодіодної стрічки та джерела живлення.

Увімкніть живлення.

Вимкніть контролер від джерела живлення на п’ять секунд.

Після цього знову підключіть контролер і одразу одночасно натисніть кнопки «Увімкнути» та «М-» на пульті керування.

4. Характерні несправності та способи їх усунення.

Якщо при ввімкненні живлення контролер не працює, це може бути спричинено відсутністю напруги у мережі. У такому випадку слід перевірити наявність напруги та усунути можливі несправності.

Неправильне підключення також може бути причиною відсутності роботи — потрібно звірити схему та переконатися в її коректності.

Ще однією причиною може бути слабкий контакт — перевірте всі з′єднання та за потреби повторно їх закріпіть.

Якщо кабель живлення пошкоджений або має порушену ізоляцію, потрібно перевірити його цілісність та за потреби замінити.

У разі, якщо контролер не реагує на команди пульта або дальність сигналу становить менше 20 метрів, імовірно, розряджені батарейки — замініть їх на нові.

Також сигнал може блокуватися металевими перешкодами — усуньте їх із зони дії пульта.

Якщо навантаження світиться тьмяно або нерівномірно, перевірте, чи відповідає потужність або вихідна напруга джерела живлення технічним вимогам.

Якщо навантаження надто велике — можливе перевантаження, перевірте сумарну потужність і зменшіть навантаження.

Усі випадки поганого або нестабільного світіння також можуть бути наслідком помилок у схемі підключення — перевірте правильність з’єднань.
