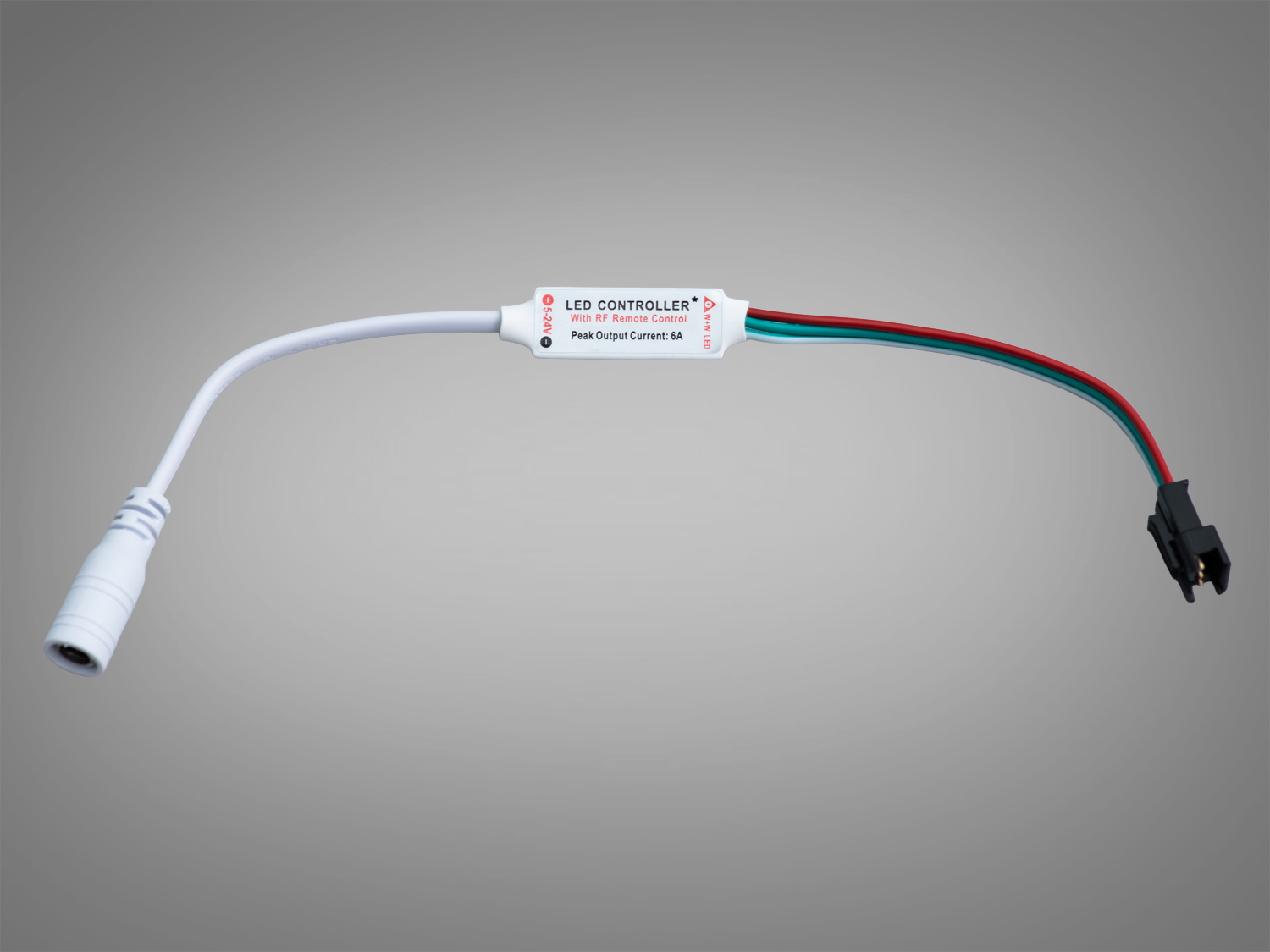

Контроллер SPI адресной LED ленты 5-24В PC-CCT-01-01-00022

Высота : 8.5 см
Ширина (Диаметр) : 0.7 см
Длина : 4 см
Напряжение : 12 V, 24 V, 5 V
Длина основания : 4 см
Ширина основания : 1.3 см
Степень защиты : IP20
Особенности : SPI, Управление одноцветной адресной лентой
Габариты упаковки : 8x14x1
Вес : 0.14 kg
Объём упаковки
для Новой почты(1шт) : 0.001 м³
Дополнительно : Контроллер для LED ленты, 2 канала * 6А, подключение к SMART-дому

Контроллер SPI для адресной LED ленты 5–24В — гибкое управление эффектами и яркостью

Этот контроллер для адресной SPI ленты предназначен для работы с пиксельными светодиодами по однопроводной шине данных. Он может подходить для RGB, RGBW и монохромных адресных лент в зависимости от типа микросхемы, а также для режимов

, где требуется менять яркость, скорость и световые эффекты. Диапазон питания 5/12/24 В позволяет использовать его в домашних установках и декоративно-рекламной подсветке.

Как это работает

Адресные ленты управляются интерфейсом, который часто называют SPI: контроллер формирует последовательность данных и передает её на первый пиксель по входу DI, после чего сигнал последовательно проходит по всей линии. Это дает динамические эффекты: бегущий огонь, волны, переливы, статические цвета (для RGB) или равномерное свечение (для монохромных адресных решений). Контроллер может быть совместим с популярными типами микросхем (например, WS2811/WS2812B/WS2815/APA и др.), но перед подключением стоит проверить совместимость именно с вашей лентой.

Подключение и питание

• Диапазон 5–24 В: подберите блок питания под напряжение вашей ленты (5, 12 или 24 В). Контроллер не является источником питания.
• Схема: «+V» и «GND» от БП — к ленте (и к контроллеру, если это предусмотрено), «DATA/DI» — от контроллера ко входу данных первого пикселя. Общий «минус» обязателен.
• Длина и инжекция питания: на больших участках делайте инжекцию питания каждые 2–5 м и используйте провод нужного сечения, чтобы снизить падение напряжения.
• Логический уровень данных: для 5-вольтовых лент располагайте первый пиксель ближе к контроллеру; при длинных линиях может потребоваться усилитель уровня.
• Полярность и маркировка: соблюдайте «DI/DO», направление стрелок и не подавайте 24 В на 5-вольтовые ленты.

Управление режимами

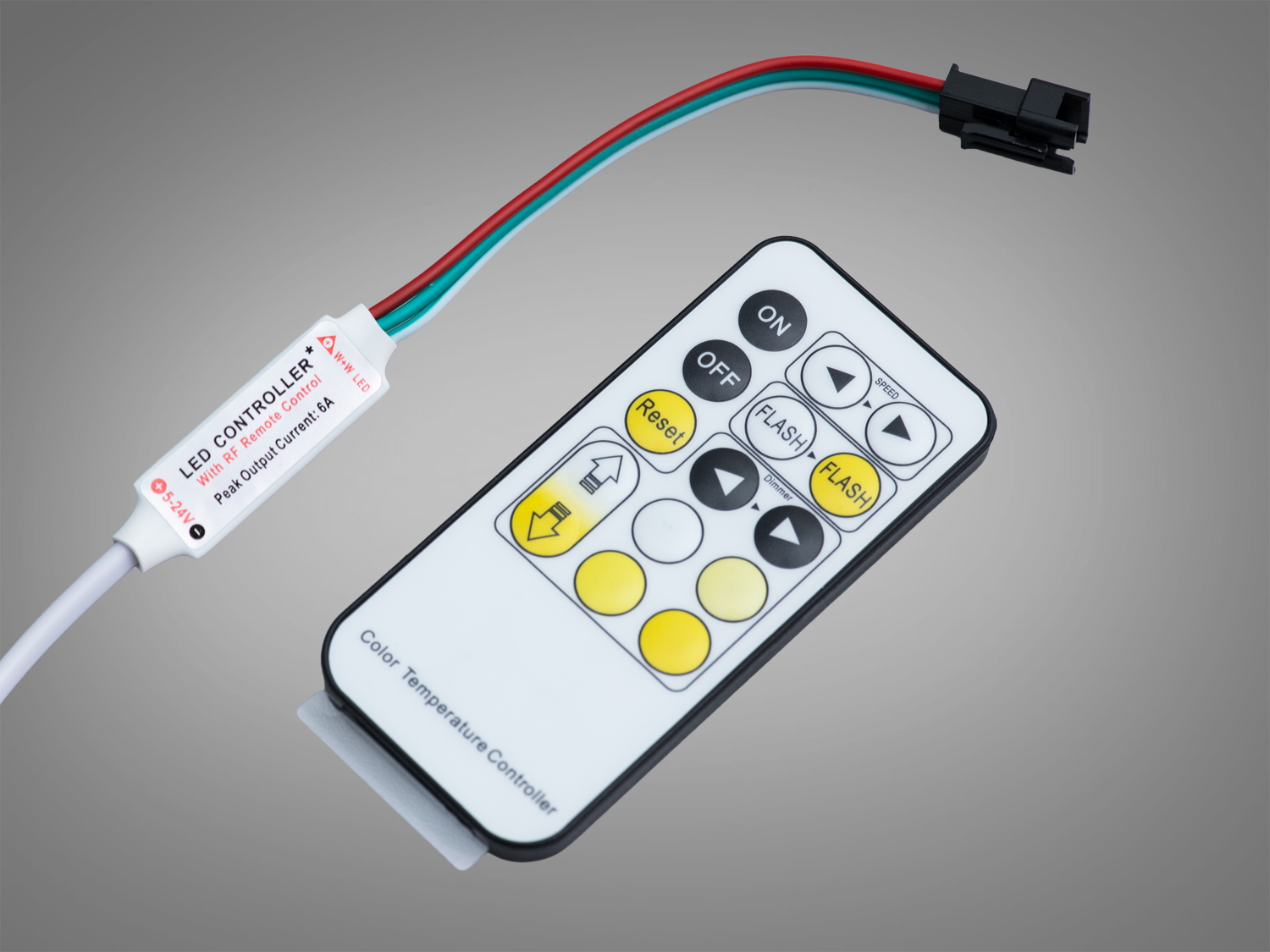

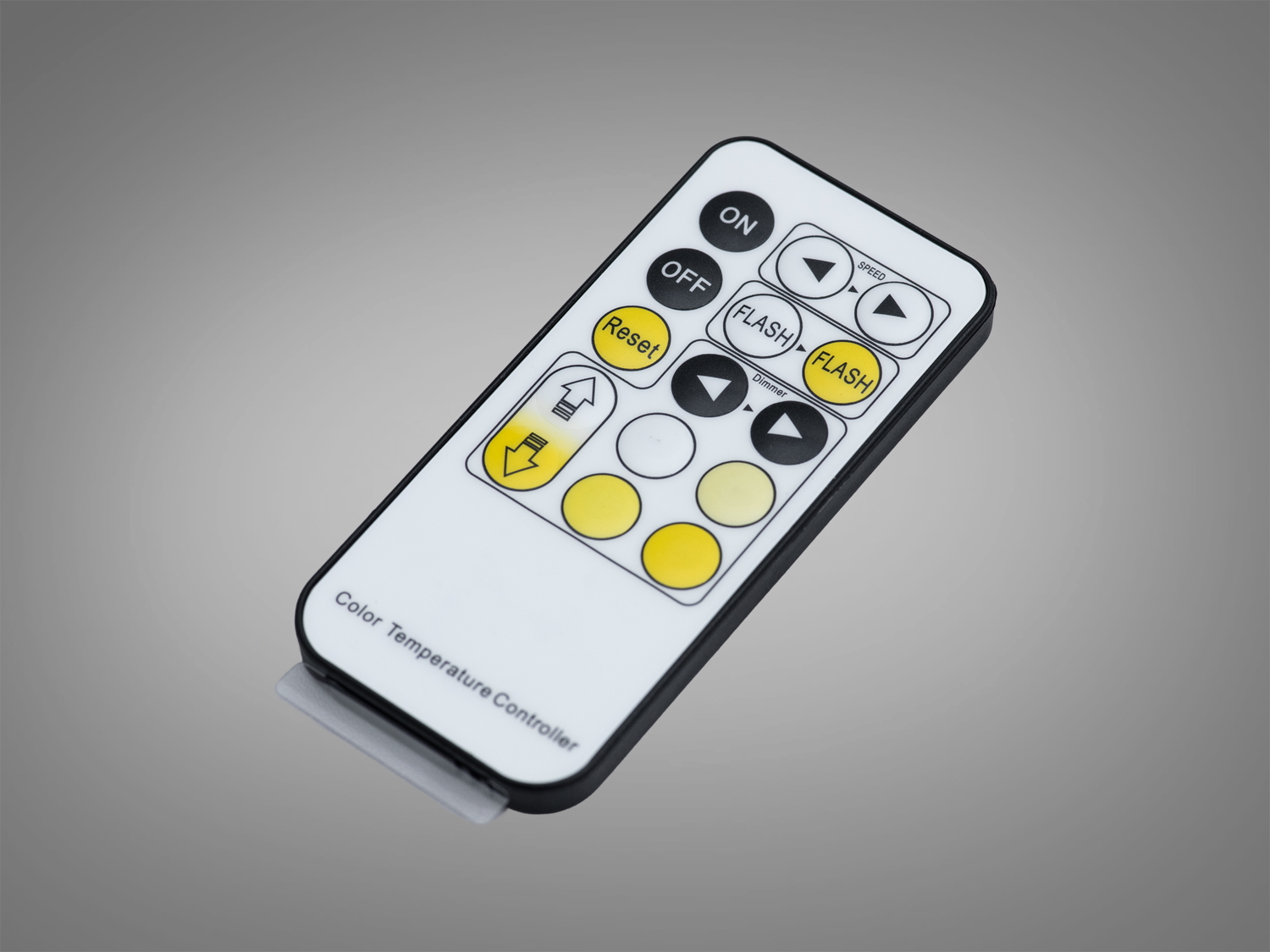

Управление выполняется с компактного пульта с цветными кнопками (согласно фото), а при необходимости — с кнопок на самом модуле. Пульт помогает быстро менять предустановленные эффекты, регулировать яркость и скорость анимации. В зависимости от типа подключенной ленты возможны:

• RGB/RGBW адресные ленты: статичные оттенки, мягкие переливы, волны, бегущие эффекты.
• Монохромные адресные ленты: равномерное свечение с регулировкой яркости, мерцание, бегущая волна одного оттенка.
• Адресные CCT-решения: при наличии двухканальных пикселей возможен сдвиг баланса теплого/холодного белого.

Подойдет, например, для таких задач

LED ленты и комплектующие часто применяются в нишах и профилях, под кухонными шкафами, вдоль плинтусов и подиумов, в витринах, на игровых столах и полках, для акцентной подсветки ТВ или рабочей зоны. Адресные SPI ленты уместны там, где нужны динамические сцены: праздничный декор, вывески с эффектами, подсветка барных стоек, коммерческие дисплеи и тематические инсталляции.

Преимущества решения

• Совместимость с популярными адресными лентами и разными режимами подсветки.
• Широкий диапазон 5–24 В — проще подобрать блок питания.
• Однопроводной интерфейс данных — простой монтаж.
• Пульт ДУ для быстрой смены эффектов и яркости.
• Компактные габариты — удобно прятать в профилях и мебели.

Безопасность, монтаж и комплектация

Перед установкой проверьте тип микросхемы ленты, её номинальное напряжение и полярность выводов. Размещайте контроллер в сухом проветриваемом месте, избегайте коротких замыканий и перегрузки блока питания. Комплектация может включать модуль контроллера и пульт ДУ (ориентируйтесь на фото и варианты на странице товара). Для зон с влагой выбирайте компоненты с подходящей степенью защиты.

Этот контроллер раскрывает потенциал адресных SPI-лент в домашних и коммерческих проектах. При корректном подборе ленты и питания он обеспечивает наглядные световые эффекты без сложного программирования.
